WFR - Aftercooler

Per raffreddare l’aria compressa in modo semplice ed efficace si possono utilizzare gli aftercooler a fascio tubiero raffreddati ad acqua. Lo scambiatore in controcorrente consente di ridurre la temperatura dell’aria compressa alle condizioni richieste, ottimizzando il processo a valle. È il caso, ad esempio, degli essiccatori ad adsorbimento: prediligono temperature in ingresso moderate ottenibili con il WFR. La temperatura dell’aria ottenuta è di poco superiore alla temperatura dell’acqua. Il raffreddamento dell’aria compressa, nella maggior parte dei casi umida, porta alla formazione di condensa che può essere separata grazie ad un separatore di condensa ciclonico FTC o WCS installato all’uscita dello scambiatore.
I separatori FTC, della nostra serie FT, hanno corpo in alluminio e cartuccia ciclonica; sono dotati di scaricatore di condensa automatico a galleggiante.
I separatori WCS hanno un corpo in acciaio al carbonio e un separatore ciclonico con scaricatore manuale.
Eventuali riduzioni per il collegamento all’impianto dell’aria compressa sono disponibili in opzione.

• Temperatura massima aria compressa in ingresso: 150°C (FTC 120°C)
• Pressione massima aria compressa: 16 barg
• Temperatura massima ingresso acqua: 90°C
• Pressione massima acqua: 10 bar
• Temperatura ambientale minima: 1°C

Prestazioni riferite a: condizioni di aspirazione aria del compressore 25°C/ rh 50%; temperatura ingresso aria compressa 120°C; pressione ingresso aria compressa 7 barg; temperatura ingresso acqua 20°C; temperatura aria compressa in uscita +10°C rispetto alla temperatura dell’acqua in ingresso ; umidità relativa in uscita 100%.

• WFR – Configuration Standard
  Scambiatore a fascio tubiero, costruito con tubi in rame, mantello e piastre tubiere in acciaio al carbonio. Incluse le staffe di supporto.
• WFR + FTC Configuration n°1
  Scambiatore a fascio tubiero, costruito con tubi in rame, mantello e piastre tubiere in acciaio al carbonio. Separatore ciclonico FTC con corpo in alluminio e cartuccia ciclonica intercambiabile. Scaricatore di condensa a galleggiante.
• WFR + FTC + REDUCER Configuration n°2
  Scambiatore a fascio tubiero, costruito con tubi in rame, mantello e piastre tubiere in acciaio al carbonio. Separatore ciclonico FTC con corpo in alluminio e cartuccia ciclonica intercambiabile. Scaricatore di condensa a galleggiante. Riduzione in ingresso al fascio.

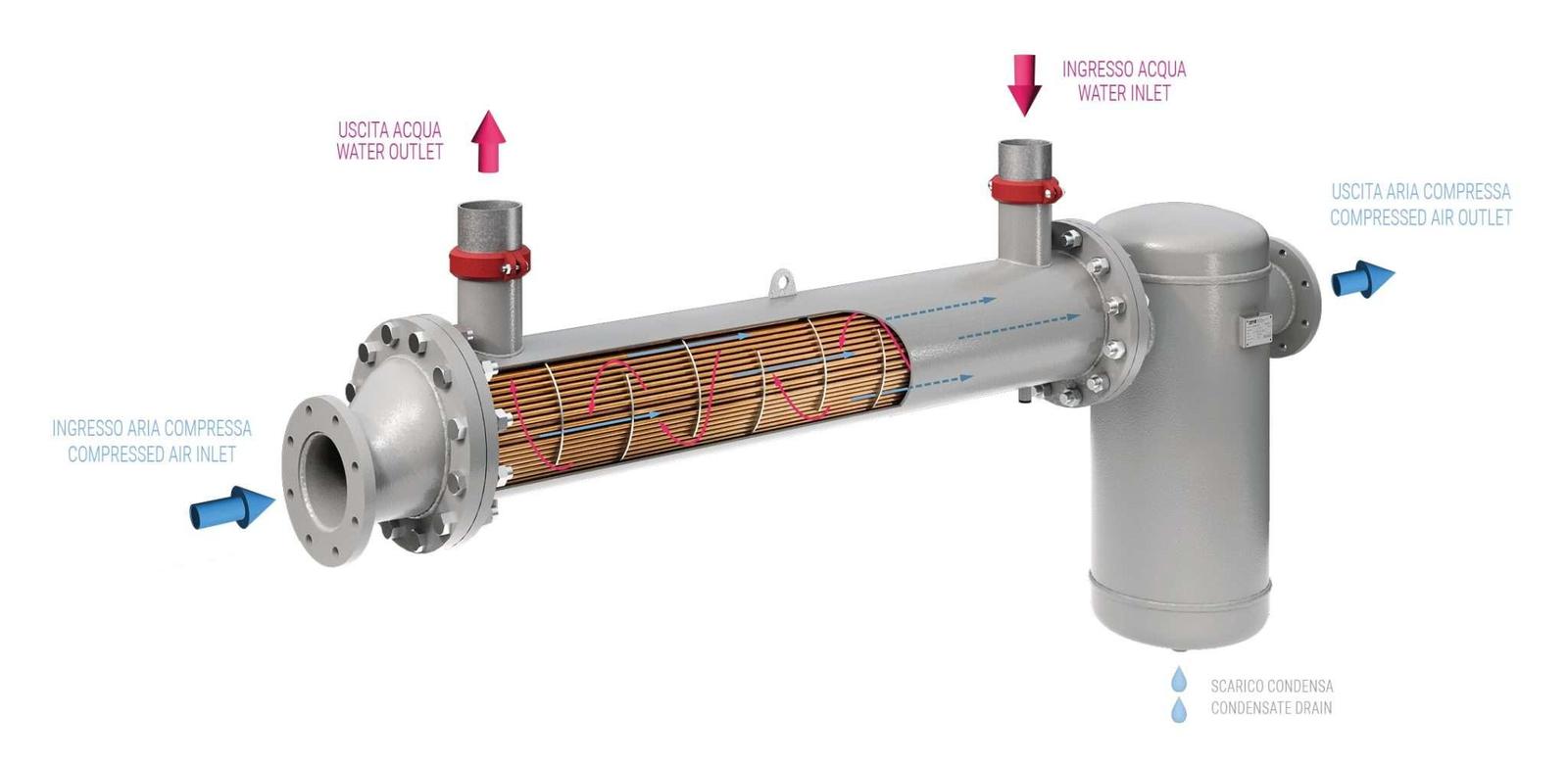

• WFR + WCS Configuration n°3
  Scambiatore a fascio tubiero, costruito con tubi in rame, mantello e piastre tubiere in acciaio al carbonio. Separatore ciclonico WCS con corpo in acciaio al carbonio. Scaricatore di condensa manuale.
• WFR + WCS + REDUCER Configuration n°4
  Scambiatore a fascio tubiero, costruito con tubi in rame, mantello e piastre tubiere in acciaio al carbonio. Separatore ciclonico WCS con corpo in acciaio al carbonio. Scaricatore di condensa manuale.
• Le configurazioni 1/2/3/4 sono da assemblare. Sono fornite di viti, dadi e guarnizioni necessari per l’assemblaggio dei componenti. Incluse le staffe di supporto. Su richiesta lo scambiatore può essere installato sia in orizzontale che in verticale.
