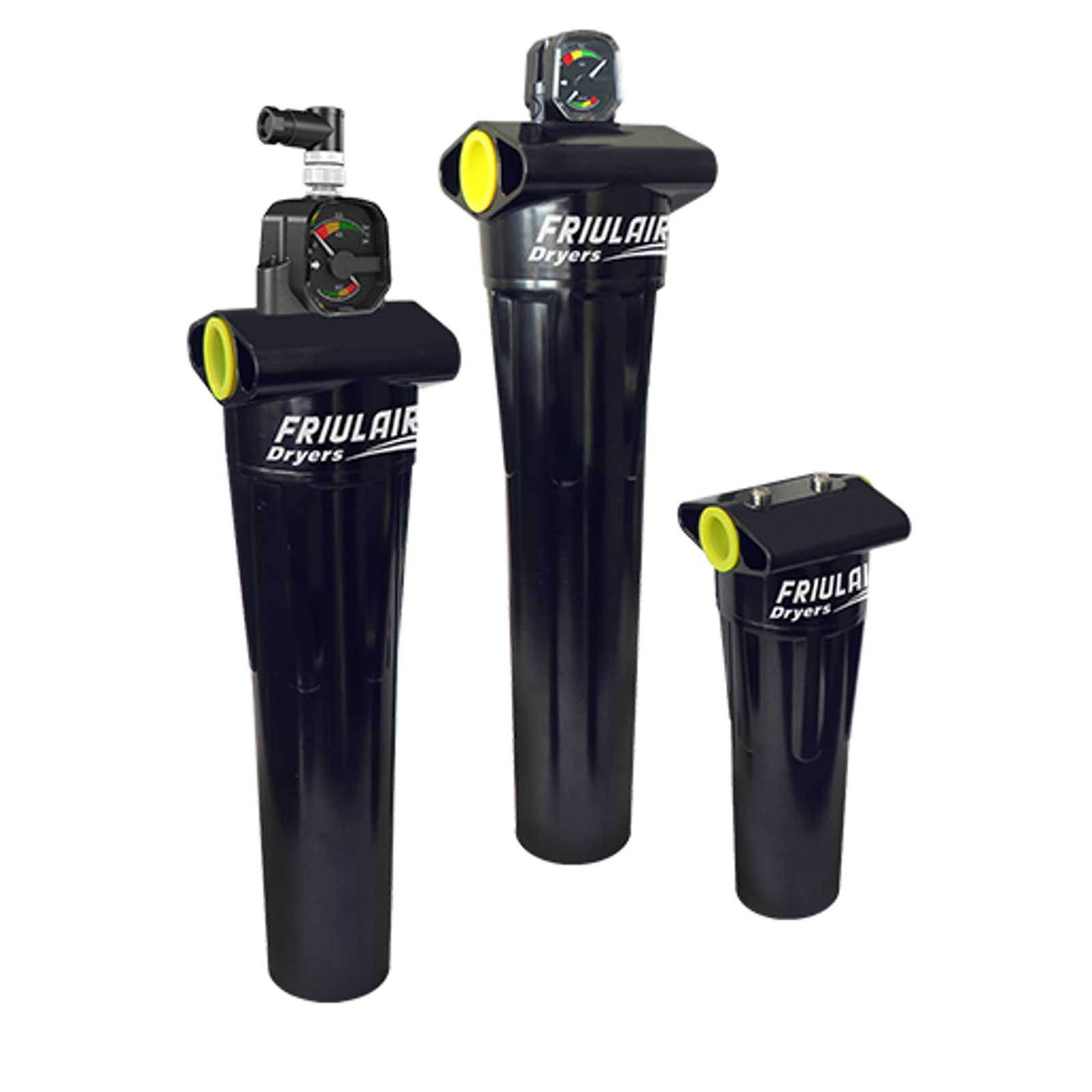

Filtri ad aria compressa Friulair serie FB per la rimozione di particelle, olio e contaminanti negli impianti industriali

FILTRI E SEPARATORI IN ALLUMINIO PER ARIA COMPRESSA

Portata: 60 ÷ 2,580 m³/h

Ampia gamma di filtri in linea per rimuovere gli inquinanti spesso presenti nell'aria compressa e proteggere le apparecchiature secondo gli standard ISO 8573-1. Questa gamma di filtri in alluminio presenta connessioni filettate, da 3/8" a 3", per capacità da 60 a 2.580 m³/h (la pressione massima consentita è 16 bar).

Disponibili cinque cartucce filtranti per soddisfare ogni tipo di esigenza di qualità dell'aria.

L’aria compressa è un’essenziale fonte di energia impiegata in tutti i tipi di industria in quanto garantisce un elevato grado di sicurezza e flessibilità. I vantaggi che se ne ricavano sono esaltati solamente se questa importante risorsa viene utilizzata senza le impurità che normalmente contiene. Nell’aria compressa si trovano infatti molti agenti inquinanti quaIi:

olio lubrificante proveniente dai compressori
gas corrosivi presenti nell’atmosfera e dovuti all’inquinamento
vapore acqueo
particelle solide dovute alla corrosione di parti meccaniche e linee di distribuzione
particelle solide presenti nell’atmosfera e pompate dal compressore

FRIULAIR offre una serie di filtri di linea in grado di rimuovere questi contaminanti e dunque proteggere le attrezzature servite dall’aria compressa, in conformità agli standard ISO 8573-1. FB ha il corpo in alluminio, con attacchi filettati da 3/8” fino a 3”, per portate da 60 a 2.580 m³/h, per pressioni fino a 16 bar. Tutti i filtri sono disponibili in diverse gradazioni.

Corpo del filtro

La parte svitabile deIla testa e del bicchiere assicura la facile sostituzione dell'elemento filtrante. I passaggi aerodinamici sono generosamente dimensionati e l’imbocco è raccordato per ridurre le perdite di carico. Le finiture sono di qualità elevata e lunga durata di vita, grazie al trattamento integrale di cataforesi.

Elemento filtrante

L’elemento filtrante è caratterizzato da:

struttura interna a maglie di acciaio inox per garantire robustezza
testate in materiale sintetico resistente fino a 120°C, totalmente esenti da corrosione
calza drenante in poliestere resistente fino a 120°C, per una maggiore resistenza rispetto a quelle in schumato espanso.
Cinque cartucce filtranti per soddisfare ogni tipo di esigenza di qualità dell'aria, secondo ISO 8573.1

Sistema di innesto dell’elemento filtrante a spinta (fino a FB 195). L’assenza del tirante di fissaggio comporta una maggior superficie attiva di passaggio e inoltre risultano molto più agevoli le operazioni di installazione e di manutenzione.

Tipo cartuccia	Qualità dell'aria	Esempio di applicazione
P 3 MICRON	Filtro in grado di trattenere emulsioni e particelle solide fino a 3 micron.	Normalmente installato all'ingresso degli essiccatori. Ideale come pre-filtro per filtri di linea (serie S-X-Z), pompe per vuoto, impianti pneumatici di soffiaggio.
S 1 MICRON	Filtro con capacità di rimuovere particelle fino a 1 micron inclusi liquidi ed olio. Massimo contenuto di olio residuo 0,1 mg/m³.	Normalmente usato all'uscita dell'essiccatore come pre-filtro per il grado X. Utilizzato per prevenire il deterioramento dei tubi in un impianto d'aria compressa, trattamenti superficiali, scarico pompe vuoto, motori ad aria compressa, post-filtro per essiccatori ad adsorbimento.
X 0,01 MICRON	Filtro disoleatore in grado di rimuovere residui oleosi e particelle infinitesimali fino a 0,01 micron. Massimo contenuto di olio residuo 01 mg/m³. Fornisce aria tecnicamente priva di olio.	Utilizzato per la protezione di sistemi di controllo, trasporto pneumatico, sistemi di verniciatura, pre-filtro per essicatori ad adsorbimento.
Z Carbone Attivo	Filtro a carbone attivo per l'eliminazione di vapori e odori di olio. Preceduto da un filtro di grado X, riduce il massimo contenuto di olio residuo a 0,003 mg/m³.	Utilizzato per l'industria farmaceutica, applicazioni dentistiche, laboratori fotografici, imballaggio e trattamenti galvanici.
C Separatore	Separatore in grado di separare l'acqua condensata dell'aria compressa.	Normalmente installato all'uscita del compressore d'aria, alla fine di lunghi tratti di tubazione ed a monte di prefiltri.

Caratteristiche Tecniche

I dati riportati sono riferiti alle seguenti condizioni nominali: temperatura aria in ingresso 20°C, pressione aria in ingresso 7 barg. Max. condizioni di esercizio: temperatura ambiente 60°C, temperatura ingresso aria 60°C e pressione ingresso aria 16 barg. Massima temperatura operativa della cartuccia filtrante 120°C (25°C cartuccia Z).

Model	Cartridge		Flow-Rate /Portata		Dimensions /Dimensioni[mm]	Weight /Peso
Model	Cartuccia	m³/h	l/min	Scfm	Ø	A	B	C	H1	H2	H3	kg
FB * 010	B * 010	60	1000	35	3/8''	85	50	90	255	237	55	1.1
FB * 015	B * 015	84	1400	50	1/2''	85	50	90	255	237	55	1.1
FB * 020	B * 020	120	2000	70	3/4''	85	50	90	255	237	55	1.1
FB * 035	B * 035	210	3500	124	1''	101	70	104	395	371	80	2.1
FB * 050	B * 050	290	4833	170	1''	129	80	132	510	480	80	3.4
FB * 075	B * 075	460	7666	270	1 1/4''	129	80	132	510	480	80	3.5
FB * 085	B * 085	510	8500	300	1 1/2''	129	80	132	640	610	80	4.0
FB * 100	B * 100	600	10000	353	1 1/2''	162	102	160	780	745	130	7.6
FB * 195	B * 195	1175	19583	690	2''	162	102	160	780	745	130	8.0
FB * 300	B * 300	1800	30000	1060	3''	219	na	190	845	790	200	21.4
FB * 360	B * 360	2160	36000	1270	3''	219	na	190	939	884	200	22.7
FB * 430	B * 430	2580	43000	1520	3''	219	na	190	1163	1108	200	25.5

[*] Tipo Cartuccia / Cartridge Type: P (3 micron / microns); S (1 micron / microns); X (0.01 micron / microns); Z (carbon attivo / activated carbon) and C (separatore/separator).

È disponibile una gamma completa di accessori per il controllo della pressione, la gestione della condensa e l’installazione dei filtri:

DPS8 – Indicatore di pressione differenziale
PDT‑S – Trasmettitore di caduta di pressione (novità)
AD21 – Scarico galleggiante interno
SC‑12 – Scarico galleggiante esterno
EZ‑1 – Scarico della condensa temporizzato
KAPTIV – Scaricatori di condensa elettronici Zero Loss
RSM002 – Scaricatore manuale 1/4’’
WB* – Kit di montaggio a parete per filtri FB
KU* – Kit di giunzione per 2/3/4 filtri

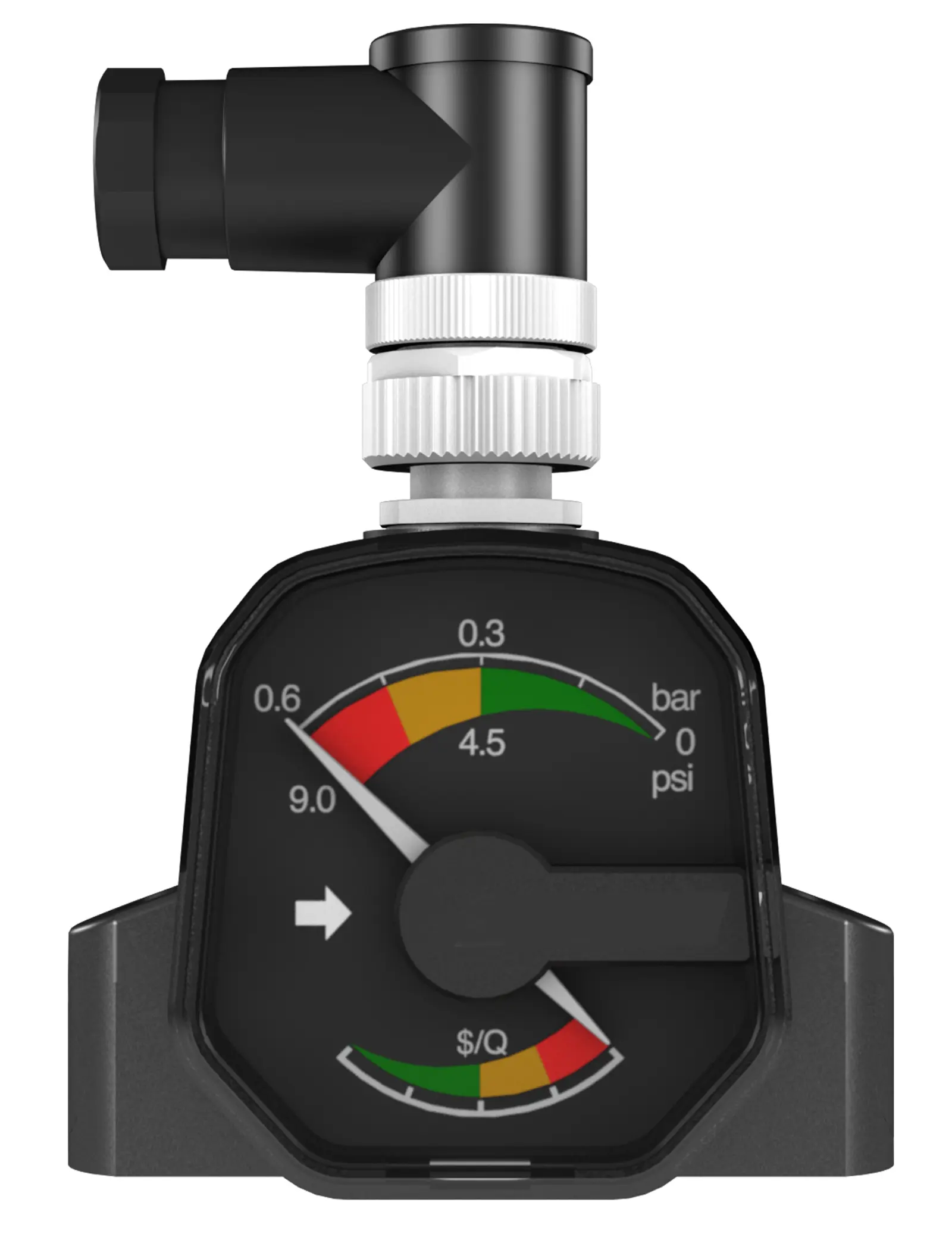

Il nuovo PDT‑S è un trasmettitore compatto di caduta di pressione, progettato per il monitoraggio continuo di filtri e componenti. Fornisce un’uscita elettrica lineare per applicazioni di controllo e manutenzione preventiva e integra un elemento sensibile di precisione, una nuova scheda di condizionamento del segnale e un connettore montato superiormente, per un’installazione rapida e una manutenzione semplificata.

Trasmettitore di caduta di pressione Friulair PDT‑S per il monitoraggio della perdita di carico nei filtri per aria compressa

Gamma filtri FB per aria compressa

Filtri e separatori in alluminio Friulair serie FB per il trattamento dell’aria compressa
