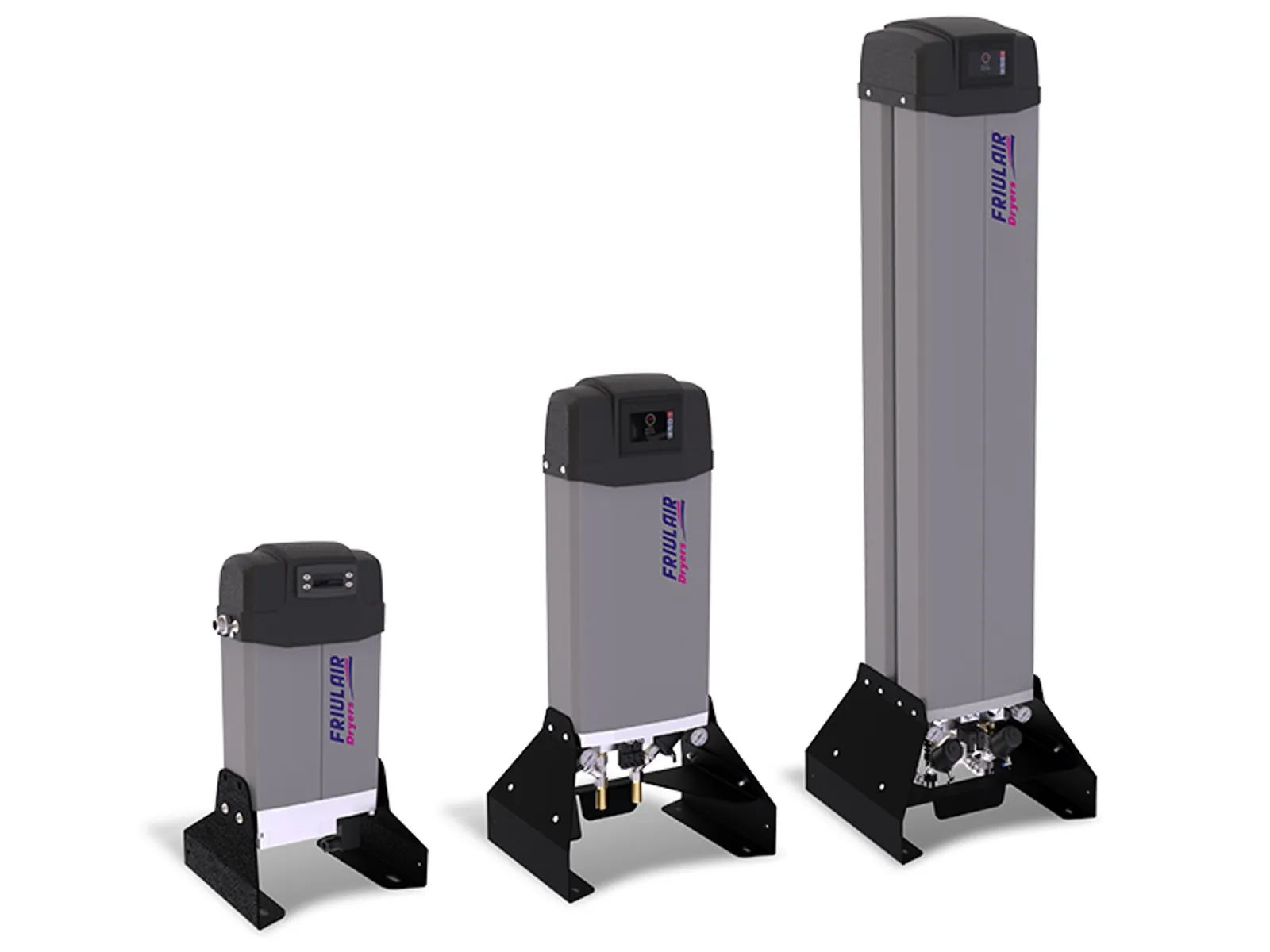

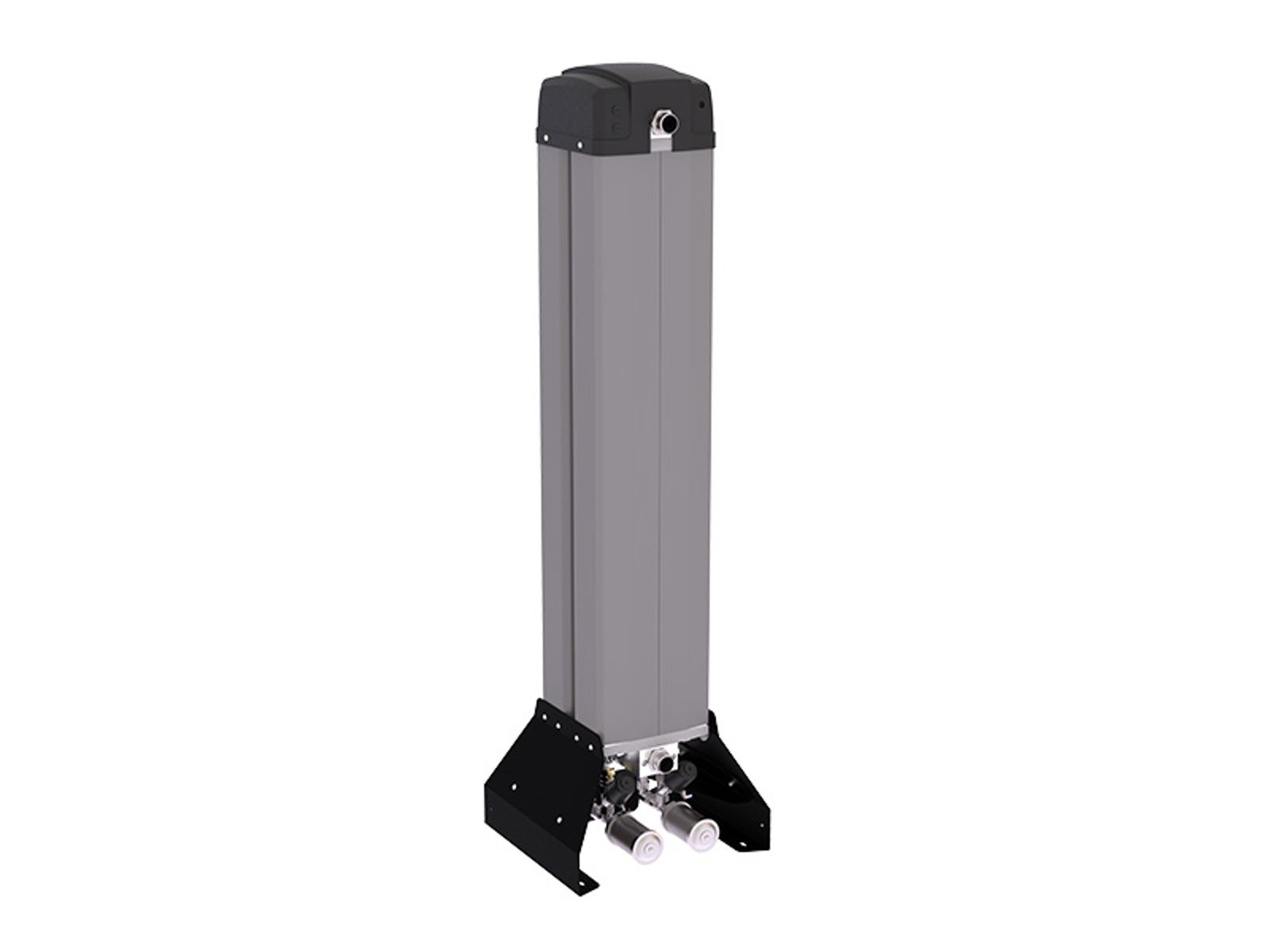

HDC Essiccatori Modulari ad Adsorbimento

Portata aria: 5 ÷ 300 m³/h

Friulair presenta la Serie HDC di essiccatori modulari ad adsorbimento rigenerato a freddo, una soluzione innovativa che offre la massima flessibilità nella progettazione dei sistemi di aria compressa.
La serie HDC è progettata per soddisfare i requisiti più rigorosi di diverse applicazioni, garantendo efficienza e affidabilità senza pari, con punti di rugiada in pressione da -40°C a -70°C.

I nuovi essiccatori modulari offrono capacità di portata comprese tra 5 m³/h e 300 m³/h, consentendo a OEM e distributori di aria compressa di proporre ai propri clienti sistemi di trattamento dell’aria moderni ed energeticamente efficienti, aiutandoli a raggiungerela massima qualità dell’aria e l’eccellenza operativa.

Conformità ISO Classe 1 e 2 Punti di rugiada in pressione da -40°C a -70°C per applicazioni critiche.

Facile da usare
Il design innovativo consente un’installazione rapida e una manutenzione semplice. I modelli selezionati offrono inoltre un’interfaccia intuitiva e allarmi di manutenzione automatica, rendendoli una scelta molto apprezzata. Ogni unità è fornita completa di filtri IN e OUT e di tutte le connessioni necessarie, per una soluzione pronta all’installazione. FB Filtri Aria

Applicazioni consigliate
Gli essiccatori HDC sono particolarmente indicati per:

Industria petrolchimica e chimica
Industria farmaceutica
Alimentare e bevande
Industria automobilistica

Filtrazione dedicata

Valvole pneumatiche di scarico collaudate
Valvola solenoide
Lunga durata (manutenzione ogni 3 anni)
Basso livello di rumore (<75 dBA)
Lettura rapida tramite manometro

Sicuro e facile da trasportare

Movimentazione con carrello elevatore
Protezione silenziatore

Scalabilità e modularità
Grazie alla bassa categoria PED, gli essiccatori HDC riducono i costi di ispezione obbligatoria. Installazione verticale (a pavimento o a parete) o orizzontale, con connessioni a sinistra o destra. Design modulare per semplificare espansioni o modifiche future.

Controllore Touchscreen Avanzato (modelli HDC 6÷50)

Allarmi automatici multipli, compatibilità Modbus e comunicazione RS-485.
Funzione compressor interlock per ridurre il purge in base alla domanda d’aria.
Messaggi di manutenzione preventiva (filtri, valvole, essiccante, sensore EMS).
Interfaccia intuitiva, facile integrazione nei sistemi DCS.

Microprocessore (HDC 1÷4)

Compatto e semplice da usare.
Visualizza tempo di ciclo e stato di essiccazione/rigenerazione.
Interfaccia chiara e autoesplicativa.

Energy Management System (EMS)

L’opzione EMS, disponibile su modelli selezionati, utilizza un sensore di punto di rugiada ad alta precisione collegato al controllore digitale per ottimizzare il funzionamento dell’essiccatore in base alle condizioni reali.
Vantaggi principali:

Riduzione dei costi operativi con payback < 1 anno.
Bassa perdita di pressione (solo 0,18 bar).
Riduzione del purge in funzione della domanda d’aria (controllo carico/scarico).

Technical Data

Modelli	Portata Aria*			Connessioni BSP	Filtro In Ingresso	Filtro In Uscita	Essiccante per Torre
	[m³/h]	[l/min]	[scfm]	[Ø]	[model]	[model]	[kg]
HDC 1	5	83	3	3/8”	FBX 010	FBS 010	0.7
HDC 3	15	250	9	3/8”	FBX 010	FBS 010	2.15
HDC 4	25	417	15	3/8”	FBX 010	FBS 010	3
HDC 6	40	667	24	3/4”	FBX 010	FBS 010	6.5
HDC 9	55	917	32	3/4”	FBX 015	FBS 015	8.3
HDC 12	70	1167	44	3/4”	FBX 015	FBS 015	11
HDC 16	100	1667	62	1”	FBX 020	FBS 020	15.5
HDC 25	150	2500	93	1”	FBX 035	FBS 035	18
HDC 30	200	3333	118	1½”	FBX 035	FBS 035	30.8
HDC 40	250	4167	147	1½”	FBX 075	FBS 075	36
HDC 50	300	5000	177	1½”	FBX 075	FBS 075	36

*Le prestazioni si riferiscono a: Aria in ingresso con FAD a 20°C e 1 bar; Pressione di esercizio: 7 bar; Punto di rugiada in pressione: -40°C; Temperatura ambiente: 25°C; Temperatura in ingresso: 35°C
Attacchi NPT disponibili su richiesta
Contattaci per ricevere i fattori di correzione dettagliati e tutti i dati tecnici necessari a ottimizzare la tua scelta.

Condizioni Operative Principali

Alimentazione V/Ph/Hz: 230/1/50-60 (115/1/60 opt.)
Caduta di pressione: 0,2 bar
Consumo d’aria per la rigenerazione (-40°C PDP) : 18%
Mezzo essiccante: Alumina
Protezione elettrica: IP54
Livello di rumore: < 75 Db(A)
Pressione minima di esercizio: 4 bar
Pressione massima di esercizio: 14 bar
Temperatura minima dell’aria in ingresso: 15°C
Temperatura massima dell’aria in ingresso: 50°C
Temperatura ambiente minima: 2°C
Temperatura ambiente massima: 46°C

Dimensions

Modelli	Dimensioni			Peso
	Depth [mm]	Width [mm]	Height [mm]	[kg]
HDC 1	212	238	423	9
HDC 3	212	238	823	16
HDC 4	212	238	1073	21
HDC 6	365	475	968	46
HDC 9	365	475	1118	55
HDC 12	365	475	1318	62
HDC 16	365	475	1673	82
HDC 25	365	475	1873	86
HDC 30	495	536	1705	160
HDC 40	495	536	1905	180
HDC 50	495	536	1905	180

La corretta manutenzione degli essiccatori previene costi elevati e fermi macchina.
La manutenzione regolare riduce i rischi di guasti, prolunga la vita dell’apparecchiatura e migliora l’efficienza di essiccatore e compressore.
Friulair offre ricambi originali e kit di manutenzione sempre disponibili:

Kit servizio 1 anno
Kit servizio 3 anni
Componenti principali
Kit test essiccante
Elementi e accessori
Disponibili setacci molecolari e allumina attivata in varie dimensioni.
